海康智能相機鋰電行業XOF切疊一體機樣板方案

切疊一體機樣板案例

電芯作為鋰電池的基本單位，主要由陰極、陽極片、隔膜組成。極片表面、隔膜表面、極耳相關的缺陷都會影響著電芯的安全。該案例展示了電芯成型的疊片工藝中視覺產品的應用方案。

客戶需求和問題

傳統方案中客戶使用Camera Link線掃相機來實現檢測。隨著產線的升級，客戶希望降低成本，增加穩定性同時給未來提速留下余量。全新的XoF線陣方案應運而生。

方案內容

該方案應用于切疊一體機中的制片工位或制片機進行裁后檢測。主要對極片中黑斑、劃痕、單涂、邊緣漏箔等12種缺陷進行檢測分類。

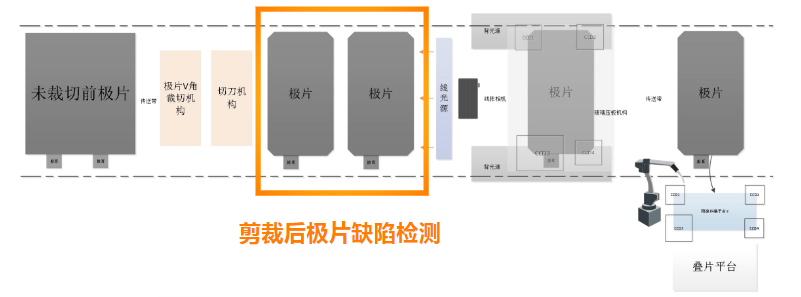

剪裁后極片缺陷檢測

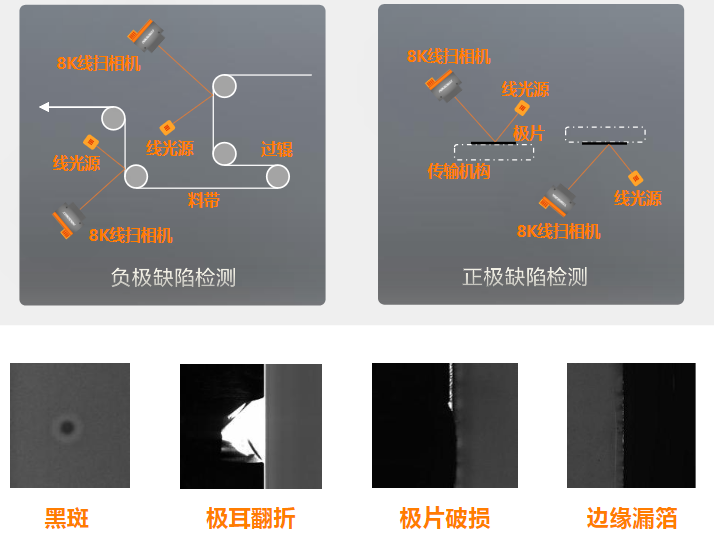

方案架設圖

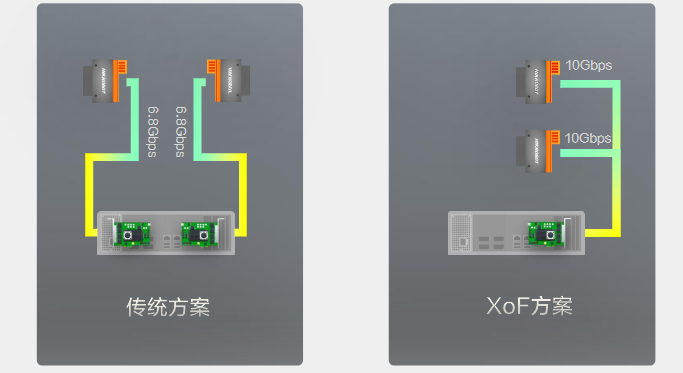

方案對比

傳統方案

XoF方案

方案優勢

降本優勢，相比較減少了采集卡和數據線的數量;

性能優勢，XoF單路帶寬也遠大于Camera Link，保留了提速的性能空間;

XoF新編碼和傳輸技術，帶寬利用率更高;

節省工控機插槽，為顯卡釋放插槽空間;

光纖線纜相對Camera Link線纜更加柔軟不易損壞，提高了設備整體的穩定性;

光纖傳輸距離和抗干擾性均優于銅質線纜。
