海康機器人工業相機——屏幕檢測產品方案

生產訴求：1)在精密的無塵室內、高潔凈度，追溯300道以上的制程;2)大規模生產的成品合格率要求90%以上;3)國外集成硬件成本較高;4)視覺維護運營效率較低;5)客戶期待越來的越多的國產化設備替代，而且認可海康品牌

制造技術的自動化程度高，產業技術成熟，全流程讀碼生產追溯和LCD屏幕質量檢測是用戶迫切需求

LCD像素點檢測

在LCD白屏時檢測黑色的點為壞點

一般測試需求

拍攝環境需求：

相機：65MP / 1010MP/151MP黑白相機

鏡頭：根據實際需求選型

光圈：5.6

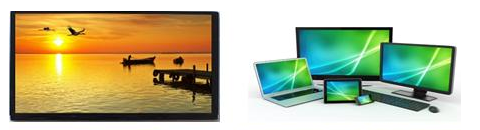

拍攝物：14”筆記本顯示屏， 屏幕長寬約 316 x 200 mm

屏幕顯示內容：測試圖像具體下頁，全屏顯示，高亮（#808080（灰）、#FF0000（紅）、#00FF00（綠）、#0000FF（藍））

拍攝視野：屏幕顯示內容，占據整個視野 3/4

拍攝距離：450 – 600 mm

曝光：調整參數，避免過曝/欠曝，獲取圖像灰度值200左右

環境光：如環境允許，請盡量暗室拍攝，無環境光干擾，僅屏幕自發光

采集方式：全分辨率 / Binning 2x2 / Binning 4x4 三種方式

圖片保存格式：BMP

圖像測試

我們根據行業經驗和客戶總結出了屏幕檢測使用的標準測試圖像

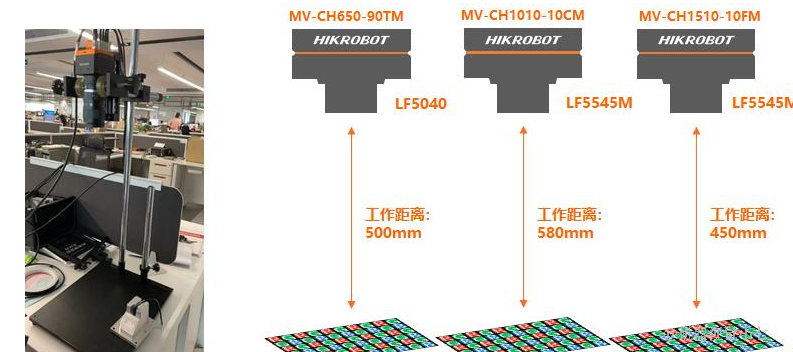

測試環境
